Futuro CNC con Ruter Skill

Aquí esta mi olaf albrecht junior haciendo una muestra en madera de pino con una fresa recta de 12mm de diámetro





Detalles constructivos del copiador

Sobre una base de una maquina que habíamos armado,tome la decisión de ubicar unos parantes bien alineados de otra maquina pegadora de cajas que esta en remodelación y usarlos como rieles paralelos para construir en eje x, bien con un riel de fotocopiadora en desuso construí en eje y , como el eje z pivotea en carro y monte el soporte para la fresadora manual. esto a titulo descriptivo del vídeo.
como la idea es ver el funcionamiento de la misma se fabrico todo en madera como moldes para replicarlo en aluminio u otro metal.
Con el paso del tiempo estamos transformándolo en un CNC controlado por computadora.cuyos motores también son reciclados.
El sofware pensado usaremos el EMC2 que funciona bajo Linux y se puede bajar una Iso en un CD en forma gratuita. Y por lo que he visto funciona hasta con 9 ejes yo solo uso Axis con tres ejes (standart) y logre  hacer trabajos con rutinas de 30000 lineas de programa (gratis).

Potencia PAP CNC II

Mas Trabajo en el Taller nuevo (por lo ordenado)

Segunda version del Control para controlar 3 motores paso a paso con TB6560 de toshiba (ejes X,Y,Z).

Estos funcionan con el puerto paralelo de una PC con Linux CNC.

Para ver el funcionamiento del mismo se me ocurrio hacer un tester con un arduino uno como control disparador pera los tres ejes usando un Lcdshield que tiene un teclado.

Aqui les paso el codigo IDE para la Placa Arduino Uno que utilice

// TesterCNC Output de 1 a 6 y estas se ajustan a la entrada de la placa TB6560AHQ
#include <LiquidCrystal.h>
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

int lcd_key =0;
int adc_key_in =0;
int temp=0;

#define btnRIGHT    0
#define btnUP          1
#define btnDOWN    2
#define btnLEFT      3
#define btnSELECT  4
#define btnNONE     5

int read_LCD_buttons();

int read_LCD_buttons()//Estaesunfunciongenerdapracomandrlosbotones

  {
   adc_key_in = analogRead(0);
  if (adc_key_in>900)   return btnNONE;
  if(adc_key_in<50)      return btnRIGHT;
  if(adc_key_in<250)    return btnUP;
  if(adc_key_in<450)    return btnDOWN;
  if(adc_key_in<650)    return btnLEFT;
  if(adc_key_in<850)    return btnSELECT;
  return btnNONE;

  }

void setup()

{





  lcd.begin(16, 2);

  lcd.setCursor(0,0);

  lcd.print("Probador CNC");

  pinMode(6,OUTPUT);  // eje z

  pinMode(5,OUTPUT);

  pinMode(4,OUTPUT);  // eje y

  pinMode(3,OUTPUT);

  pinMode(2,OUTPUT);  //eje x

  pinMode(1,OUTPUT);



}



void loop()

{

             lcd.setCursor(0,0);
              lcd.print("Mueve eje :");
              lcd.setCursor(0,1);
              lcd_key=read_LCD_buttons();



                  if (lcd_key == btnRIGHT)

                          {

                          lcd.print("X Derecha");

                          digitalWrite(1, HIGH);

                          pulso();

                          digitalWrite(1, LOW);

                          }

                  if (lcd_key == btnLEFT)

                          {

                          lcd.print("X Isquierda");

                          digitalWrite(2, HIGH);

                          pulso();

                          digitalWrite(2, LOW);

                          }

                  if (lcd_key == btnUP)

                          {

                          lcd.print("Y Derecha ");

                          digitalWrite(3, HIGH);

                          pulso();

                          digitalWrite(3, LOW);

                          }



                  if (lcd_key == btnDOWN)

                          {

                          lcd.print("Y Izquierda ");

                          digitalWrite(4, HIGH);

                          pulso();

                          digitalWrite(4, LOW);

                          }

                  if (lcd_key == btnSELECT)

                          {

                          lcd.print("Subir Z");

                          digitalWrite(5, HIGH);

                          pulso();

                          digitalWrite(5, LOW);

                          }

                  if (lcd_key == btnNONE)

                          {

                          lcd.clear();

                          digitalWrite(6, LOW);// apago salidas



                          pulso();

                          }

                          digitalWrite(1, HIGH);

                          pulso();

                          digitalWrite(1, LOW);



}

int pulso()//funcioncontroldepulso

{

  delay(50);



}

Cohetes 2016 VGB-WRocketC

Rebautizo la nueva empresa de coheteria experimental Calamuchitana VGB-WRocketC (Villa G Belgrano cohetes de agua) ja ya se viene tambien el logo.

Primeros Logros hasta ahora:

1)Prueba con base de lanzamiento fabricada con corcho


Ideal para lanzamientos de pequeña  altura +/- 10 mts de altura  (ideal para lanzamientos hechos en la escuela) y trabajamos con mi asistente Sascha Albrecht con baja presion 2 bar ( Inflador de Bicicleta o compresor de Auto)

2)Lanzamientos en la eposicion de la escuela San Martin año 2015 mes de diciembre.con el maestro Guillermo Niemela.(prometo video y fotos del mismo)

3) Lanzamientos en casa superando la copa de los pinos.

4)Las ultimas pruebas realizadas hoy son con un nuevo cohete fabricado con acople rapido de jardineria y utilizamos un compresor mas grande. Las presiones realmente fueron superiores llegando a 80 libras/pulg2 o casi 6 bar

Los resultados hoy fueron promisorios ya que las pruebas fueron hechas en seco y asi superamos la cumbrera de la casa.con un tiro parabolico que lo buscamos en el patio de atras.
Como resultado cabe penzar que debemos buscar un lugar mas apropiado para los lanzamientos.

Con la asistencia de Thiago y Sasha documentamos la pruebas realizadas
aqui unas fotos del evento de hoy

Mecatronica VGB y Arduino LCD Keypad shield

Probando Con Arduino UNO y el Modulo LCD Keypad Shield y con una codificacion de prueba usando el IDE de arduino.
Les cuento que estoy usando linux lubuntu y este video esta hecho con Guvcvideo y realmente quede satisfecho por la compra y los resultados.

Para compartir les paso el codigo que esta para hacer modificaciones e ir estudiando


#include <LiquidCrystal.h>

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

int lcd_key =0;
int adc_key_in =0;
int temp=0;

#define btnRIGHT    0
#define btnUP          1
#define btnDOWN    2
#define btnLEFT      3
#define btnSELECT  4
#define btnNONE     5

int read_LCD_buttons();

int read_LCD_buttons()
  { adc_key_in = analogRead(0);
  if (adc_key_in>900)   return btnNONE;
  if(adc_key_in<50)      return btnRIGHT;
  if(adc_key_in<250)    return btnUP;
  if(adc_key_in<450)    return btnDOWN;
  if(adc_key_in<650)    return btnLEFT;
  if(adc_key_in<850)    return btnSELECT;

  return btnNONE;
  }

void setup()
{

  lcd.begin(16, 2);
  lcd.setCursor(0,0);
  lcd.print("MECATRONICA VGB");
}

void loop()
{
  temp=(millis()/1000);


    //lcd.print(millis()/1000);
    if(temp<10)
            {
              lcd.setCursor(0, 1);
              lcd.print("Esp 1 min");
              lcd.setCursor(10, 1);
              lcd.print(temp);
              lcd.setCursor(13, 1);
              lcd.print("seg");
            }
            else
            {

              lcd.setCursor(0, 0);
              lcd.print("Probar Teclado ");

              lcd.setCursor(5,1);

              lcd_key=read_LCD_buttons();

                  if (lcd_key == btnRIGHT)
                          lcd.print("1");
                  if (lcd_key == btnLEFT)
                          lcd.print("2");
                  if (lcd_key == btnUP)
                          lcd.print("3");
                  if (lcd_key == btnSELECT)
                          lcd.print("Se");
                  if (lcd_key == btnDOWN)
                          lcd.print("4");
                  if (lcd_key == btnNONE)
                      {
                          lcd.print(" Esperando datos ");
                          //lcd.clear();
                          for ( int positionCounter =0; positionCounter <13; positionCounter ++)
                              {
                               lcd.scrollDisplayLeft();
                               delay(500);
                               }
                      }
                      else
                      {
                         lcd.setCursor(0,1);
                         lcd.print("Prog:");
                      }
            }



}

Feliz año Nuevo 2016

Una vez mas Gracias por ....simplemente Estar .
Hace un par de años que estoy haciendo este blog donde ustedes ven las cosas que hemos hecho, sin creernos los super genios  solo divertirnos y crecer aprendiendo estas nuevas tecnologías. Investigar y aprovechar esto como una herramienta. Existen muchos padres que dejan que sus pibes  se encierren detrás de un juego de PC/Play/Celu etc y se pierden como era simplemente con un pedazo de madera y cuatro clavos hacer una camioneta o un juguete imaginario de impresionantes características intergalacticas. El tema es muy amplio y existen muchos criterios como estar con los chicos. En mi caso Priorizo Reciclar, imaginación , Diseñar, Usar el taller, Realizar  los proyectos desde los mas pequeños a los mas grandes, Diseñar y modificar constantemente hasta lograr los resultados óptimos.
El haber podido disfrutar de Las Revistas Como La Lúpin , Mecánica Popular o hacer los circuitos electrónicos  de la Daxon Radio y Haber jugado haciendo  innumerables proyectos Barquitos, cohetes, Barriletes etc...
Por eso quiero poder transmitir a estas nuevas generaciones (ya que tengo la herramienta) todo esto.

Bien Ya estoy a punto de aburrirlos con toda esta chachara ,pero de alguna manera le cuento cual es la filosofía de este blog.

Les deseo un buen nuevo año  y prósperos nuevos proyectos (infaltables )

Dirección del Proyectos VGB en Face Boock

Imagen y el MIni CNC

Estoy Probando el Imagen2gcode del Axis  - EMC2 con ina plataforma de Linux y de paso estoy probendo como funciona el Cd con Debian.
Primero encontre mas velocidad y que me funcionara el plugin Imagen2gcode  por que en el Limux CNC con ubuntu 10. y algo se ejecutaba con errores.
les paso un Screen de lo que estoy maquinando y les subo el resultado.

Agradecimientos  y saludos a los casi 10 mil que me han vicitado

Como instalarse un Gambas3

Primer debo explicarles que los proyectos que estoy haciendo los realizo con Linux (varios Ubuntu -  - Mint  -  Lubuntu  - CaeLinux etc) y empece con Gambas2 ,que viene por Default en varios sistemas y en los Repositorios. Pero este Ya no se actualiza mas y salio el Gambas 3 con mas variaciones y detalles muy copados. Nació como una alternativa al Visual Basic ,pero esta genial hacer algo que no dependamos de Microsoft. Para mis proyectos me sobra y basta .
Existen muchos pros y contras...pero lo tienen todos los programas.. mi opinión es que esto va mutando de acuerdo a los avances tecnológicos.

Aquí les paso la manera de poder instalarlo desde la terminal (mas segura)

¿Como lo instalo?

Para los usuarios de Debian/Ubuntu teneis un ppa para instalarlo:

$sudo add-apt-repository ppa:nemh/gambas3
$sudo apt-get update
$sudo apt-get install gambas3

esto se lo robe a  http://www.linux-party.com/index.php/54-programacion/9091-como-aprender-gambas-por-donde-empiezo#

y lo instale en todos los SO anteriormente mencionados  y Funciona

Para aquellos que quieren investigar un poco y programar con cierta tranquilidad esta bueno

y si les gusto envíen un mail a olafvgb61@gmail.com

PD. Si la NASA y la SURETE usa LINUX CON MAYUSCULAS  algo de bueno tiene (he dicho)

Mas Trabajo para el MiniCNC

Estoy haciendo un trabajo que me aventure hacerlo de la siguiente manera.
Con un soft que se llama Fritzing ( de origen Alemán y opensourse) desarrolle un PCB muy simple (para no usar otros mas complejos como Eagle o Kicad).Exporte a un pagina online el gerber a otro soft que se llama rapid_pcb  y con el obtuve el código G para mi maquina (que en este momento la tengo haciendo el trabajo). hasta ahora no tengo inconvenientes luego le paso las fotos como quedo el trabajo.
aqui va una fotos de los pasos. si necesitan mas detalles e información solo escriban a olafvgb61@gmail.com

Regalos con el Mini CNC

Le estoy agarrándole la mano a los trabajos con el Mini CNC

Hago el dibujo con Inkscape y lo salvo como SVG  y luego on line armo el codigo G con makercam.com  y luego lo lijo y lo lustro con pomada de zapatos.

EL QUEMA "TUTI" 1.0

La idea de este Quema tuti es simplemente mejorar el rendimiento del hogar, ya que el 75% de las calorias se van por la chimenea.
Por lo tanto se me ocurrio con un tacho de 200 litros hacer esta estufa que se inserta dentro del hogar.
Esta ya esta andando y mejoro considerablemente la temperatura del Living que por mas leña que metia, esta seguia siendo un heladera.

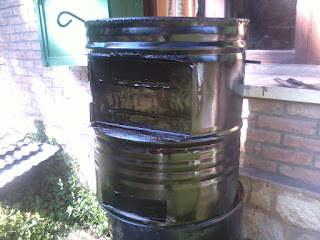

Aca les muestro un par de fotos del mantenimiento de este Quema TUTI.
La palanca que se ve Regula el tiraje
Lo pinte con pintura de alta temperatura pero esta se fue de nuevo.
Pensare en otras opciones.

Con Freecad Muestro la idea de colocacion del tacho dentro del hogar

MINICNC TERMINADO

Por fin termine el Minicnc y dedicarme a hacer pruebas.
La idea es probar los diferentes sistemas y aplicarlos al MiniCNC atraves de EMC2 que corre bajo Linux.Yo me baje un Ubuntu CNC y es gratuito  y realmente lo pude poner apunto.

Una imagen de la primera prueba con mi maquina que le adapte un router (tornito) sobre madera de pino .

y Un video haciendo el trabajo y una foto del Soft de Control EMC2

El Gabinete Ya lo mostré anteriormente solo que ya esta serrado  y esta fabricado en un 80% con material reciclado. La alimentación es un fuente Atx,el gabinete  era una vieja Pc  horinzontal  SABRE y las fichas que envio a los PAP son de viejos teclados, como solo uso cuatro cables pap los PAP bidireccionales
me vinieron al pelo.Para ello fabrique una plaqueta que tome prestados unas fichas DIN de tres viejos mather 386.Lo importante es que FUNCIONA.

Cortador de Botellas PET

Cortador de botellas PET 1° Parte y Cortador de botellas PET 2° Parte

Son dos videos que muestro como de una manera muy sencilla hago hilo de una botella de gaseosa (Pet) Esto normalmelte se pueden hacer Artesanias pero aparte este hilo tiene una resistencia bastante fuerte y la utilizan para hacer muebles de jardin etc.

Cabe señalar que estos videos tengo un camarografo especial Sasha Albrecht y decidi manadarlo crudo al viedo sin editar .

+

Como diseñar una pieza del freecad al openscam - uno

En este video quiero como yo genero una pieza 3d con freecad - curas y openscam paso a paso ( ideal para novatos como yo).
Anda muy bien ,es gratis y es linux
В этом видео я хочу, как я могу генерировать 3D кусок с FreeCAD - лекарства и openscam шаг (идеально подходит для новичков, как я).
работа хорошо, свободно и Linux

Y la continuación del video

 Esto es una idea de como diseñar una pieza solida con freecad y llevarla a una impresora 3d para crear un solido en plastico y la creación no tiene limites

Это идея о том, как создать цельный кусок с FreeCAD и принять его на 3D-принтер для создания прочного пластика и создание не имеет границ

Proyectos Olaf VGB: Avion Veleta primer prueba

Proyectos Olaf VGB: Avion Veleta primer prueba: Pruebas al avión veleta con un fuselaje de 40 cm y 50 cm de envergadura

Casa para pajaros usando material reciclado

Con maderas de un viejo piso flotante. Realizamos en el taller esta casita para pájaros.Solo resta ver a los habitantes.

Maquina de Cortar Telgopor

Mostrando mas cosas que se pueden hacer con la maquina.
Primero gracias a las 100 visitas de la maquina de cortar telgopor.
Por lo tanto se me ocurrió hoy realizar este vídeo mostrando con mis dos hijos las cosas que se pueden hacer y con la sencillez que lo puede usar un niño de 8 años hasta ......lo que le de su imaginación.
Estoy mostrando formas sencillas y podemos ver como primero se dibuja con una birome sobre la plancha de telgopor y luego se   recorto .
quiero siempre mostrar algo crudo si editar ya que se pueden apreciar los diálogos y las ocurrencias del momento,que haces a mi opinión que se sea algo mas simpático.

Una Muestra de las CORTINAS & Lamparas

Cortinas al crochet  y lamparas adornando la casa.Totalmente fabricadas a mano

Torno Cacero de años "A"

Torno casero usando todos los fierros que tenia en el "YERTA" (taller para los videntes no argentinos) Esto lo construí hace muchos años antes que existiera la XT o sea de internet ni hablar y ya en aquel entonces quería usar una TK85 para automatizarlo.
ahora ya paso mucho tiempo y me demostró con gran polenta todas las cosas que pude tornear el viví de el y con el una parte de mi vida.Espero que les haya gustado el vídeo y se los cambio por un me  gusta. gracias muchas olaf albrecht

Macetas de madera VGB

Macetas hechas en madera de pino,pintadas con barniz y pintura asfaltica. Sin clavos de hierro esta entarugada con eucaliptus.
